半导体制造作为高科技产业的重要组成部分，其生产过程对环境洁净度、防静电性能、耐化学腐蚀等要求较高。从光刻区的纳米级精度加工到化学品存放区的强腐蚀环境，从 100 级洁净车间到研发实验室的精密测试，地坪系统作为生产环境的重要载体，与产品良率及生产安全密切相关。武汉肯耐特工程有限公司深耕行业地坪领域 16 载，凭借对半导体行业工况的理解，以 “自主研发生产 + 全流程施工服务” 的一体化模式，为湖北武汉及周边半导体工厂提供定制化地坪解决方案，助力精密制造稳定运行。

半导体工厂各功能区域工况差异明显，我们针对性打造场景化解决方案，实现全流程适配：

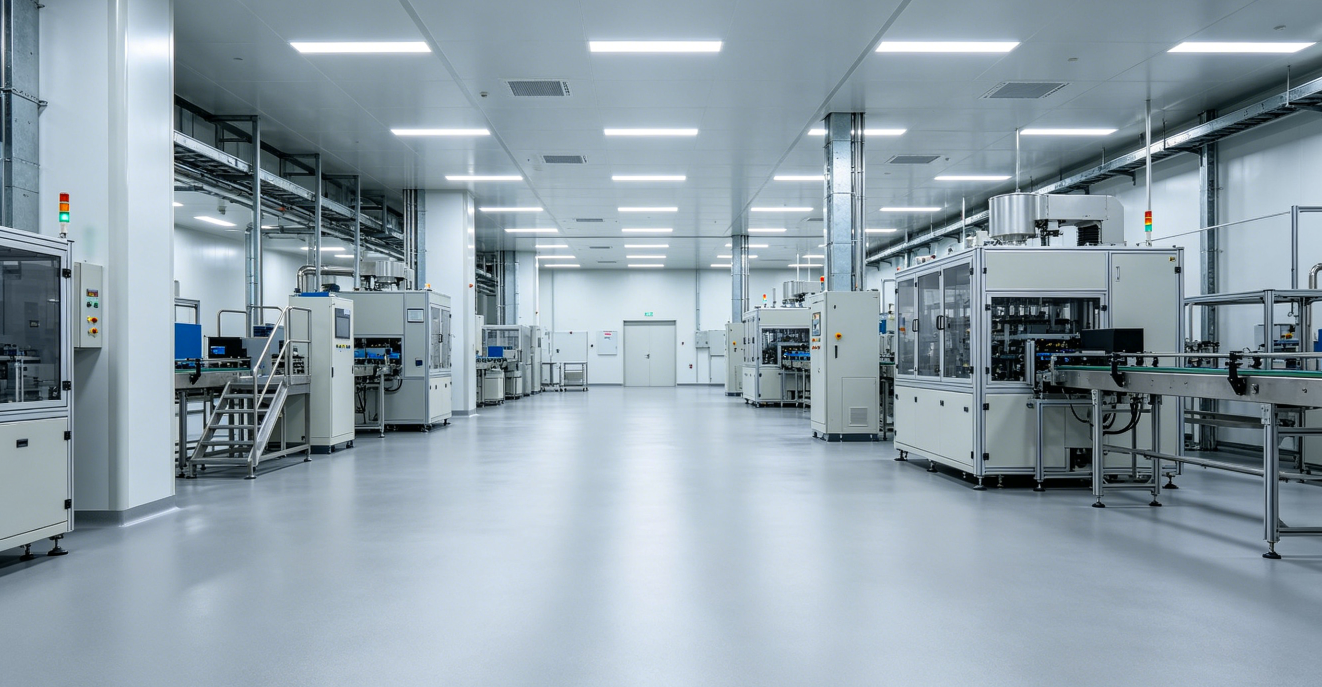

无尘车间 / 洁净走廊：采用无缝环氧磨石与洁净级环氧防静电自流平组合方案，满足 100 级 / 1000 级 / 10000 级洁净要求，无缝一体化结构减少缝隙藏污纳垢，适配人员与物料的高频流动需求。

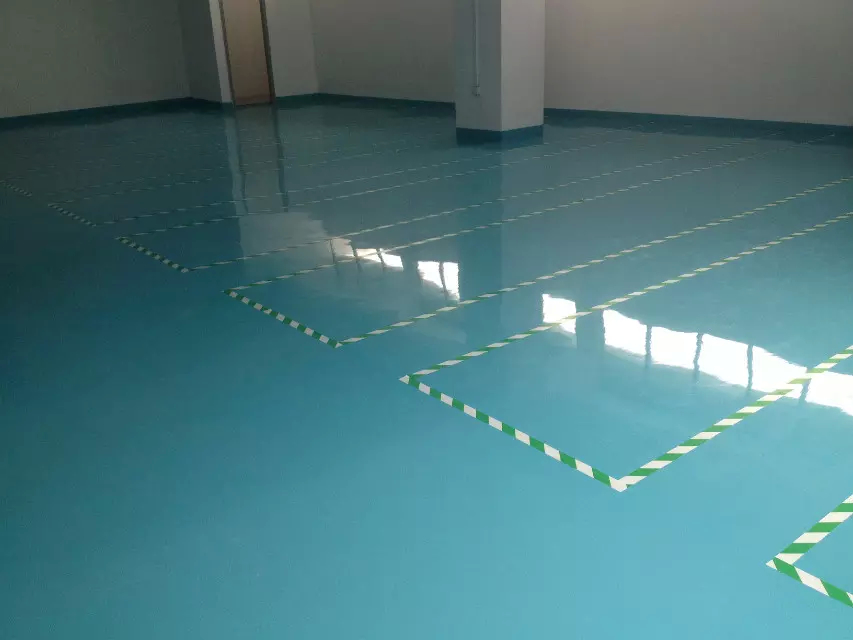

光刻区 / 显影区：选用高平整度环氧防静电自流平，自主研发的无溶剂配方产尘量低、挥发量小，表面电阻稳定可控，降低静电干扰光刻精度与显影效果的风险。

蚀刻区 / 清洗间：采用乙烯基酯重防腐地坪，针对蚀刻液、酸碱清洗剂等强腐蚀介质，构建 “底涂 + 增强层 + 面涂” 三重防护体系，抗渗性较好、不易脱层，保障长期使用稳定性。

封装测试区 / 研发实验室：搭配聚氨酯较耐磨防静电地坪，兼顾高平整度与耐磨性能，表面摩擦系数适中，适配精密测试设备的长期静置与移动需求，且易清洁维护。

化学品存放区 / 动力站房：强化重防腐与抗冲击设计，选用高固含乙烯基酯材料，耐强酸强碱浸泡性能较好，配合圆角处理减少积液残留，适配化学品存储与设备运维场景。

半导体生产中，微尘污染可能影响芯片品质，我们严格遵循《电子工业洁净厂房设计规范》GB50472-2008 标准，核心产品均为自主研发的无溶剂、水性系配方，无重金属与甲醛排放。

无缝环氧磨石与环氧防静电自流平采用整体浇筑工艺，实现地面无接缝、无毛细孔，吸水率≤0.1%，控制微尘产生。针对 100 级洁净区域，表面粗糙度控制在 Ra0.3-0.5μm，可耐受高压冲洗与中性清洁剂擦洗，满足长期洁净运维需求。

芯片制造、封装测试等环节对静电较为敏感，静电干扰可能造成电子元件损坏。我们依据《导 (防) 静电地面设计规范》GB50515-2010 要求，通过自主研发的防静电材料构建均匀导电网络，表面电阻稳定控制在 10⁶-10⁹Ω 区间，静电半衰期≤0.1s，摩擦起电电压≤100V。针对光刻、蚀刻等静电敏感工序，采用导静电型地面设计，对地电阻保持在 2.5×10⁴-1×10⁶Ω，配合全域等电位接地系统，将设备、货架等纳入统一接地网络，降低静电风险。

半导体生产中频繁使用的蚀刻液、显影液、NMP 等化学介质具有强腐蚀性，我们的地坪方案严格遵循《工业建筑防腐蚀设计标准》GB/T50046-2018 要求，核心采用自主生产的乙烯基酯重防腐材料，表面经氟硅改性处理，对强酸强碱的耐受时间可达 30 天以上。材料粘结强度≥2.5MPa，抗渗等级≥P12.可减少化学介质渗透，降低地面脱层、起鼓风险，适配化学品存放区、清洗间等强腐蚀环境的长期使用。

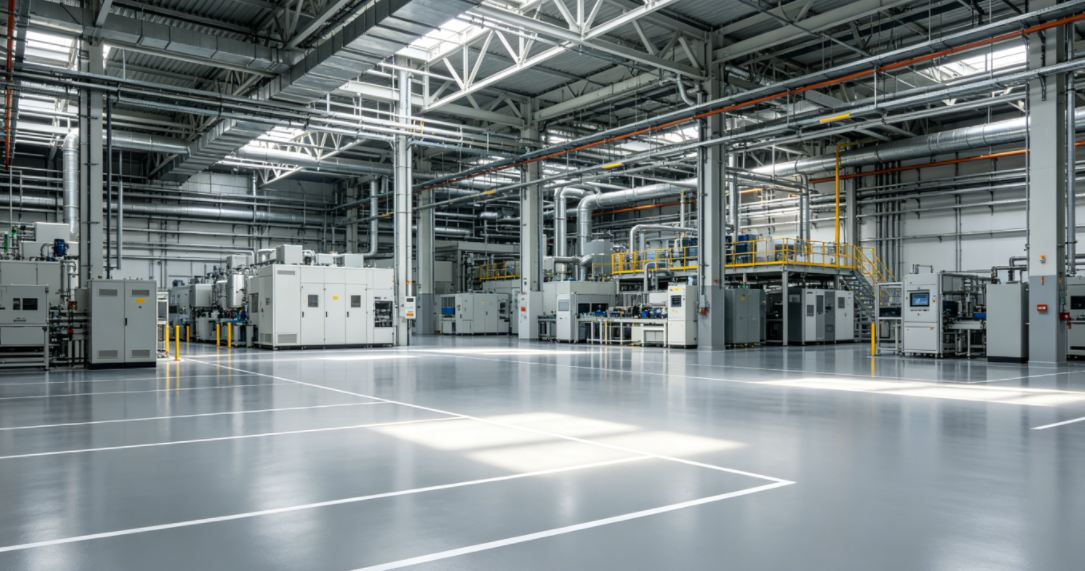

精密设备的安装与运行对地面平整度要求较高，我们通过精细化施工工艺，实现地面平整度误差≤2m/3mm(采用 2m 靠尺检测)，符合 SEMI 行业相关标准。自主研发的环氧防静电自流平与聚氨酯较耐磨材料，搭配金刚砂增强层，莫氏硬度达 6 级以上，抗压强度≥80MPa，可承受精密设备长期碾压而不易起砂、空鼓。基层采用 C30 以上混凝土浇筑，厚度≥150mm，为设备运行提供稳固基础。

针对半导体工厂对施工环境的要求，我们采用 “无尘化施工 + 分区交付” 模式。施工前对现场进行封闭防护，配备工业级无尘吸尘器与空气净化设备，控制施工粉尘;施工人员穿戴洁净服、防静电鞋进入作业区，所有材料均为预拌成品，现场无二次搅拌污染。依托自有施工队伍的成熟工艺，实现高效施工，单区域施工周期较行业平均水平缩短 15%，分区交付减少对工厂其他区域正常运作的影响。

我们的地坪系统表面光滑致密，无卫生死角，日常清洁仅需清水或中性清洁剂擦洗，维护成本较低。建立售后服务体系，配备专业技术团队与模块化修补材料，接到售后需求后及时响应，常规问题 48 小时内解决。定期提供巡检服务，包括表面电阻检测、平整度复核、防腐层状态评估等，及时发现并处理潜在问题，延长地坪使用寿命。

武汉肯耐特区别于传统服务商的特点，在于实现 “材料自主研发生产 + 工程设计施工 + 售后维护” 的全流程闭环服务，省去中间环节，提升方案适配性与品质稳定性。

自 2008 年成立以来，公司始终坚持科研与生产并行，拥有专业研发团队与多台生产设备，成功研发十几种系列工业地坪材料，其中环氧防静电、乙烯基酯重防腐等核心产品均为自主生产。所有材料严格执行 ISO9001:2000 国际质量体系认证标准，每批次产品均经过电阻性能、耐腐蚀性、环保指标等多项检测，保障材料性能符合半导体行业要求。

前期：依据客户生产工艺、洁净等级要求、设备参数等，提供个性化方案设计与材料选型建议，出具详细的荷载验算与施工图纸;

中期：由持证上岗的自有施工队伍现场施工，关键工序安排专人旁站监督，施工过程全程可追溯;

后期：提供技术培训、定期巡检、维护等服务，技术咨询随时响应。

公司持有建筑装修装饰工程专业承包贰级、防水防腐保温工程专业承包贰级资质，凭借 10 余年工业地坪施工经验，产品已成功应用于三星电子、格力空调等知名企业的精密制造车间，积累了丰富的半导体相关项目案例，另外还合作过众多知名企业地坪案例，如，三九集团医药行业标杆企业、双汇集团、康明斯电力、劲酒集团等。施工团队均经专业培训，熟悉半导体工厂施工规范与安全要求，保障施工过程标准化、规范化。

深耕地坪行业 16 载，武汉肯耐特始终以 “精准适配需求、自主保障品质、全链服务客户” 为理念，专注为半导体工厂提供安全、耐用、合规的地坪系统。依托自主研发的核心材料、成熟的施工工艺与完善的服务体系，我们致力于成为湖北武汉半导体工厂地坪建设的合作伙伴，为精密制造产业的高质量发展提供安全保障。
